名称：卸料阀规格参数

分类：卸料阀(卸料器)系列

公司专业从事关风机、星形装卸料装置、旋转阀、电动锁气器研究和生产。多年来一直致力于该类产品的研制与开发。具备从研发、设计、制造的全套技术力量和先进的测试手段，是国内生产同类产品规格、品种比较多的厂家。

咨询热线：19952809316

详细说明：

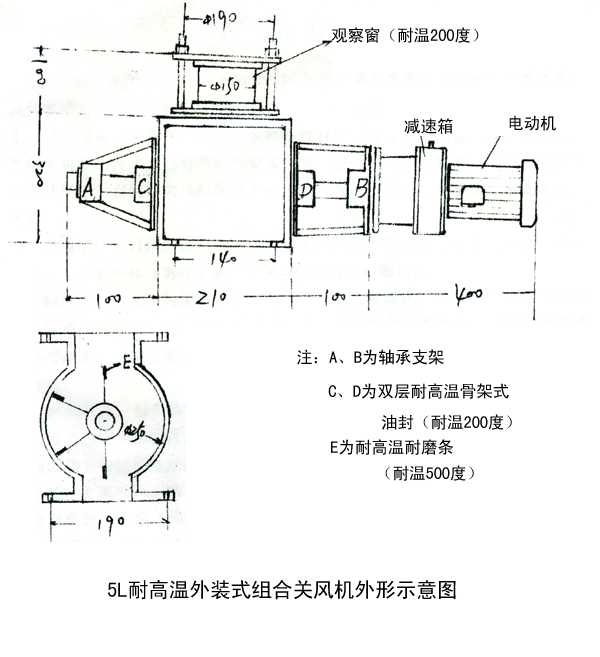

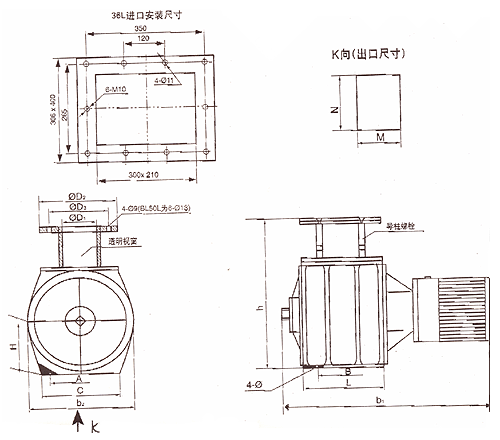

型号/尺寸/规格		A	B	C	L	H	D1	D2	D3	b1	b2	h	电动机kw	M	N
BL	2.8L	165	120	190	180	140	120	190	160	620	260	360	0.75	120	150
	5L	19	140	220	210	160	150	220	190	650	300	400	0.75（11）	140	180
	7L	225	160	250	230	175	170	240	210	710	330	430	0.75（11）	175	200
	9L	250	190	275	255	190	190	260	235	740	360	460	1.1	200	220
	12L	270	210	310	275	205	190	270	230	780	380	510	1/1（1.5）	220	240
	16L	310	250	340	320	225	250	320	300	840	410	550	（1.5）	260	280
	25L	345	270	390	320	225	240	320	280	860	410	550	（1.5）	260	260
	36L	320	280	355	400	250	无视镜				440	500	1.5/2.2	250	300
	50L	380	330	410	400	295	330	420	370	960	480	666	2.2/3	330	350

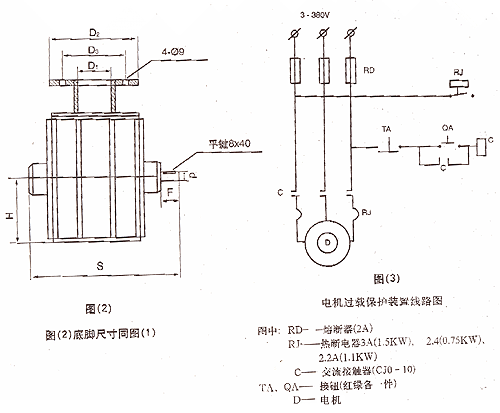

型号/尺寸/规格		D1	D2	D3	H	S	F	P
TGFY	2.8L	120	190	160	140	315	50	28
	5L	150	220	190	160	345	50	28
	7L	170	240	210	175	365	50	28
	9L	190	260	235	190	385	50	28

一、性能及参数表

目录/单位/型号			BL2.8L	BL5L	BL7L	BL9L	BL12L	BL16L	BL25L	BL36L	BL50L
容积		升/转	2.8L	5	7	9	12	16	25	36	50
叶轮直径		毫米	210	250	280	300	320	320	350	380	420
叶轮长度		毫米	165	195	215	235	255	300	300	320	580
转速	带电机	转/分	25/45	45	45	45	45	45	45	45	45
转速	不带减速电机	转/分	35-50	35-50	30-40	25-40
动力	带减电机	千瓦	0.75	0.75	0.75/1.1	0.75/1.1	1.5	1.5	1.1/1.5	1.5/2.2	2./23
动力	不带减速电机	千瓦	0.55	0.55	0.75	0.75
机量	带电机	千瓦	63	75	100.110	100.110	160	210	220	260	310
机量	电机	千瓦	40	47	76	76	130	170	180	220	270

关风机排料量按下式计算

　G:0.06V.N.Y.R.K(吨/小时)
　 V--- 关风机容积（升/转）
　 N--- 关风机转速(转/分)
　 Y--- 关风机容积效率：颗粒状物料r=0.8;粉状物料r=0.5-0.6
　 R--- 物料容量（吨/立方米）
　 K--- 修正系数，一般取0.7-0.8

　
一、上、下法兰口基本是方形或原形，也可以由用户选定。
二、耐磨损封闭转子叶轮该型振国卸料器特点是移子叶片的端部带用特殊耐磨材料制成，能保证叶片端部与壳内壁有良好接触，并且磨损后可方便地调节叶片端部，使其仍然与壳体内部保持良好接触，具有更好的锁气性能。
三、耐高温型它所输送物料的温度可达280℃两端轴承与叶轮有一定隔离，能防止超细粉料与轴承接触。

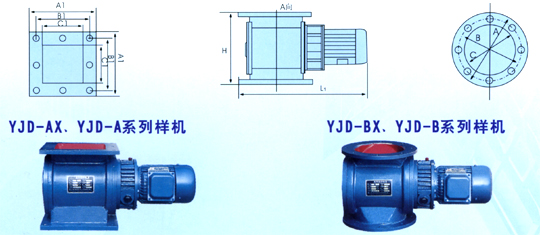

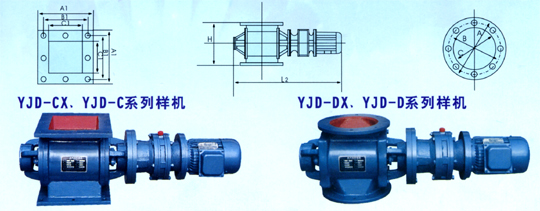

YJD-AX、A BX、B YJD-CX、C DX、D系列卸料装置技术参数安装尺寸

型号

每转体积

电机型号功能

转速

工作温度

按装联接尺寸

（KW）

r/nnn

常温

耐温

孔直径

2型

2升/转

Y801-4/0.55

<=80

<=280

240

200

150

240*240

200

150*150

240

~500

~680

8-ф9

4型

4升/转

Y801-4/0.55

<=80

<=280

280

240

180

280*280

230

180*180

280

~530

~720

8-ф11

6型

6升/转

Y801-4/0.55

<=80

<=280

300

260

200

300*300

250

200*200

300

~550

~740

8-ф11

8型

8升/转

Y802-4/0.75

<=80

<=280

320

280

220

320*320

270

220*220

320

~580

~760

8-ф11

10型

10升/转

Y90S-4/1.1

<=80

<=280

340

300

240

340*340

290

240*240

340

~600

~800

8-ф13

12型

12升/转

Y90S-4/1.1

<=80

<=280

360

320

260

360*360

310

260*260

360

~620

~820

8-ф13

14型

14升/转

Y90S-4/1.1

<=80

<=280

380

340

280

380*380

330

280*280

380

~640

~1020

8-ф17

16型

16升/转

Y90S-4/1.1

<=80

<=280

400

360

300

400*400

350

300*300

400

~670

~1040

8-ф17

18型

18升/转

Y90S-4/1.5

<=80

<=280

420

380

320

420*420

370

320*320

420

~690

~1080

8-ф17

20型

20升/转

Y90S-4/1.5

<=80

<=280

440

400

340

440*440

390

340*340

440

~710

~1100

8-ф17

26型

26升/转

Y100L-4/2.2

<=80

<=300

500

460

400

500*500

450

400*400

520

~770

~1200

8-ф17

30型

30升/转

Y100L-4/2.2

<=80

<=300

540

500

440

540*540

490

440*440

560

~820

~1240

12-ф17

36型

36升/转

Y100L-4/2.2

<=80

<=300

600

560

500

600*600

555

500*500

620

~950

~1280

12-ф17

40型

40升/转

Y100L-4/2.2

<=80

<=300

640

600

540

640*640

600

540*540

660

~9990

~1380

12-ф17

46型

46升/转

Y100L-4/3

<=80

<=300

720

660

600

720*720

660

600*600

750

~1150

~1420

12-ф20

56型

56升/转

Y112M-4/4

<=80

<=300

820

760

700

820*820

765

700*700

850

~1280

~1520

12-ф20

66型

66升/转

Y132S-4/5.5

<=80

<=300

920

860

800

920*920

870

800*800

950

~1420

~1620

12-ф20

型号	每转体积	电机型号功能	转速	工作温度	按装联接尺寸
型号	每转体积	（KW）	r/nnn	(℃)S	A	B	C	A1	B1	C1	H	N	D	P	D1	孔直径
2型	2升/转	Y801-4/0.55	24	<=80	240	200	150	240*240	200	150*150	240	30	25	8	28	8-ф9
4型	4升/转	Y801-4/0.55	24	<=80	280	240	180	280*280	230	180*180	280	30	25	8	28	8-ф11
6型	6升/转	Y801-4/0.55	24	<=80	300	260	200	300*300	250	200*200	300	34	25	8	28	8-ф11
8型	8升/转	Y802-4/0.75	24	<=80	320	280	220	320*320	270	220*220	320	34	25	8	28	8-ф11
10型	10升/转	Y90S-4/1.1	24	<=80	340	300	240	340*340	290	240*240	340	55	35	10	38.5	8-ф13
12型	12升/转	Y90S-4/1.1	24	<=80	360	320	260	360*360	310	260*260	360	55	35	10	38.5	8-ф13
14型	14升/转	Y90S-4/1.1	24	<=80	380	340	280	380*380	330	280*280	380	55	35	10	38.5	8-ф17
16型	16升/转	Y90S-4/1.1	24	<=80	400	360	300	400*400	350	300*300	400	55	35	10	38.5	8-ф17
18型	18升/转	Y90S-4/1.5	24	<=80	420	380	320	420*420	370	320*320	420	55	35	10	38.5	8-ф17
20型	20升/转	Y90S-4/1.5	24	<=80	440	400	340	440*440	390	340*340	440	55	35	14	48.5	8-ф17
26型	26升/转	Y100L-4/2.2	24	<=80	500	460	400	500*500	450	400*400	520	74	45	14	48.5	8-ф17
30型	30升/转	Y100L-4/2.2	24	<=80	540	500	440	540*540	490	440*440	560	74	45	14	48.5	12-ф17
36型	36升/转	Y100L-4/2.2	24	<=80	600	560	500	600*600	555	500*500	620	74	45	14	48.5	12-ф17
40型	40升/转	Y100L-4/2.2	24	<=80	640	600	540	640*640	600	540*540	660	74	45	14	48.5	12-ф17
46型	46升/转	Y100L-4/3	24	<=80	720	660	600	720*720	660	600*600	750	91	55	16	59	12-ф20
56型	56升/转	Y112M-4/4	24	<=80	820	760	700	820*820	765	700*700	850	91	55	16	59	12-ф20
66型	66升/转	Y132S-4/5.5	24	<=80	920	860	800	920*920	870	800*800	950	89	65	18	70	12-ф20
